在現代電子制造業中，PCB（電路板）是電子設備的核心組成部分，其質量直接影響到最終產品的性能和可靠性。隨著技術的不斷進步，對PCB的制造精度和質量要求越來越高。傳統的PCB制造過程中，激光褪鍍層是一項關鍵步驟，它要求極高精度和速度，以確保電路圖案的準確性和一致性。而LaserKnights機器視覺系統的引入，為這一傳統工藝帶來了革命性的變革。

LaserKnights機器視覺系統是深圳市雙翌光電科技有限公司的創新產品，機器視覺技術與激光加工技術的搭配，為PCB激光褪鍍層提供了智能化的解決方案。在高速運轉的PCB生產線上，LaserKnights系統通過高分辨率工業相機實時捕捉PCB板上的圖案和位置，運用先進的圖像處理算法和特征匹配技術，實現對電路圖案的精確定位。

在激光褪鍍層過程中，LaserKnights機器視覺系統能夠?qū)崟r監測激光頭與PCB板的相對位置，確保激光束精確地照射到預定的褪鍍區域。這種精確控制不僅提高了褪鍍效率，還顯著降低了廢品率，提升了整體生產質量。

LaserKnights機器視覺系統還具備強大的缺陷檢測功能。在激光褪鍍過程中，系統能夠?qū)崟r檢測到PCB板上的缺陷，如劃痕、污點、孔徑偏差等，并通過與生產管理系統的集成，實現缺陷數據的記錄和分析。這不僅有助于及時調整生產過程，預防缺陷的產生，還為后續的質量改進提供了寶貴的數據支持。

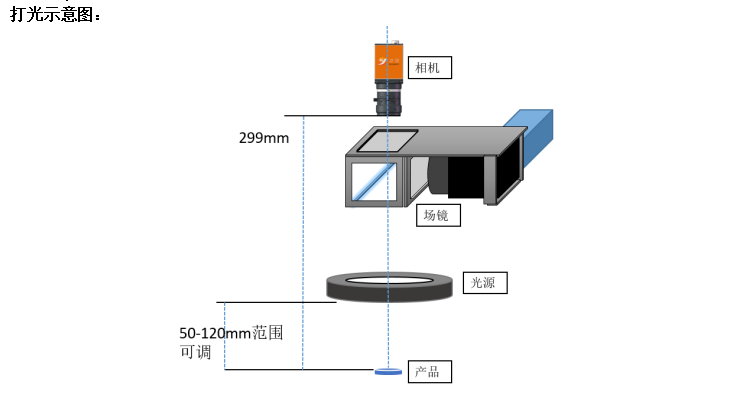

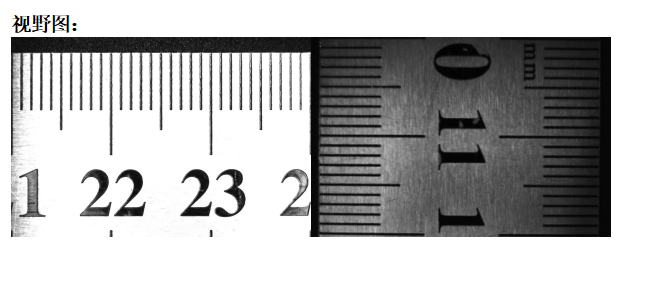

打光配置和實際Mark電拍照圖如下：

LaserKnights機器視覺系統的應用，不僅提高了PCB激光褪鍍層的精度和效率，還為整個PCB制造行業帶來了深遠的影響。它將傳統的制造工藝轉變?yōu)橹悄芑?、自動化的生產模式，實現了從被動檢測到主動預防的質量管理轉變。通過實時數據采集和分析，LaserKnights系統為PCB制造企業提供了全面的質量控制解決方案，幫助企業構建更加完善和高效的質量管理體系。

此方案適用領域于各種激光打標、激光切割、激光焊接應用，視覺引導激光進行各種產品的加工。

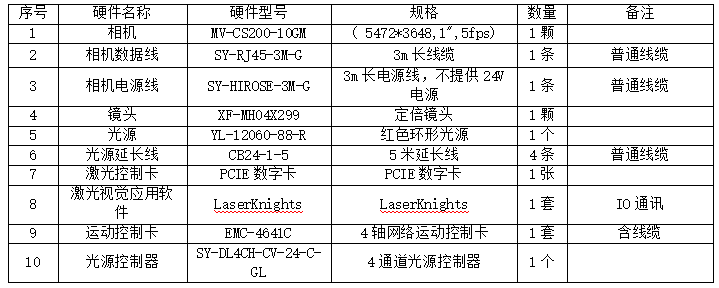

硬件配置清單如下：

深圳市雙翌光電科技有限公司一直致力于機器視覺算法核心技術的研發，LaserKnights機器視覺系統正是其在PCB制造領域應用的杰出代表。雙翌光電以“為中國精密制造做出卓越貢獻”為使命，不斷推動智能自動化制造行業的生產水平提升，讓機器更加智能、可靠，適用于更多復雜的應用場景。目前，雙翌光電的產品已成功應用于消費電子、新能源、物流、交通、醫藥、科研、汽車制造業、光伏半導體、倉儲物流行業等行業，其核心價值觀——成就客戶、團隊合作、開拓創新、誠信共贏——始終貫穿于公司的產品和服務之中。
