半導體產業作為現代科技的核心支柱，其制造過程對精度與效率的要求近乎嚴苛。從晶圓切割到電路板封裝，每一個環節都依賴高精度的檢測技術確保產品質量。在此背景下，機器視覺技術憑借其非接觸、高精度、高速度等優勢，成為半導體檢測領域的核心解決方案。

一、半導體檢測類型：全流程覆蓋，精準定位缺陷

半導體制造過程分為前、中、后三個階段，每個階段均需機器視覺技術的深度參與。

前期制造：精密定位與缺陷檢測

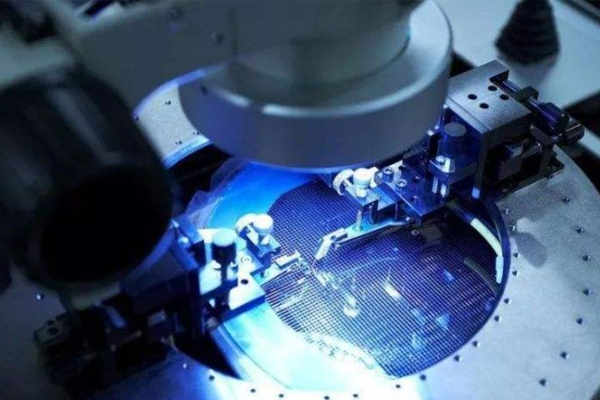

在晶圓加工階段，機器視覺系統通過高分辨率工業相機與光學顯微技術，實現晶圓的精確定位與最小刻度測量。例如，在分類切割環節，系統可實時監測切割位置，確保晶圓尺寸符合設計要求；在電路板印刷與貼片過程中，機器視覺通過識別算法，檢測印刷錯誤、內容錯位、圖像偏差等問題，避免因定位偏差導致的良品率下降。

中期制程：最小刻度測量與工藝優化

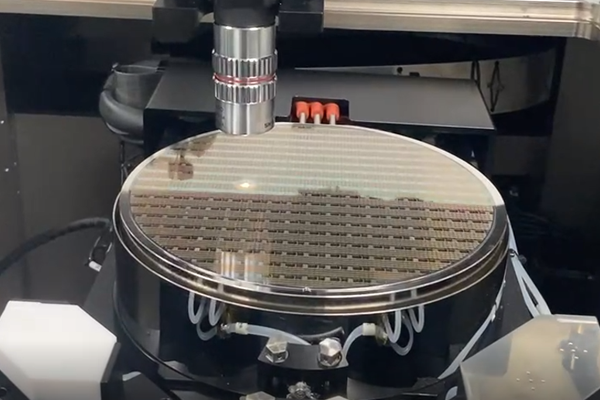

半導體工藝中，最小刻度測量直接關系到芯片性能。機器視覺系統結合電子顯微鏡與探針技術，可對晶圓表面進行掃描，檢測位錯密度、晶體結構缺陷等微觀參數，為工藝優化提供數據支持。

后段工程：電氣檢測、切割與封裝

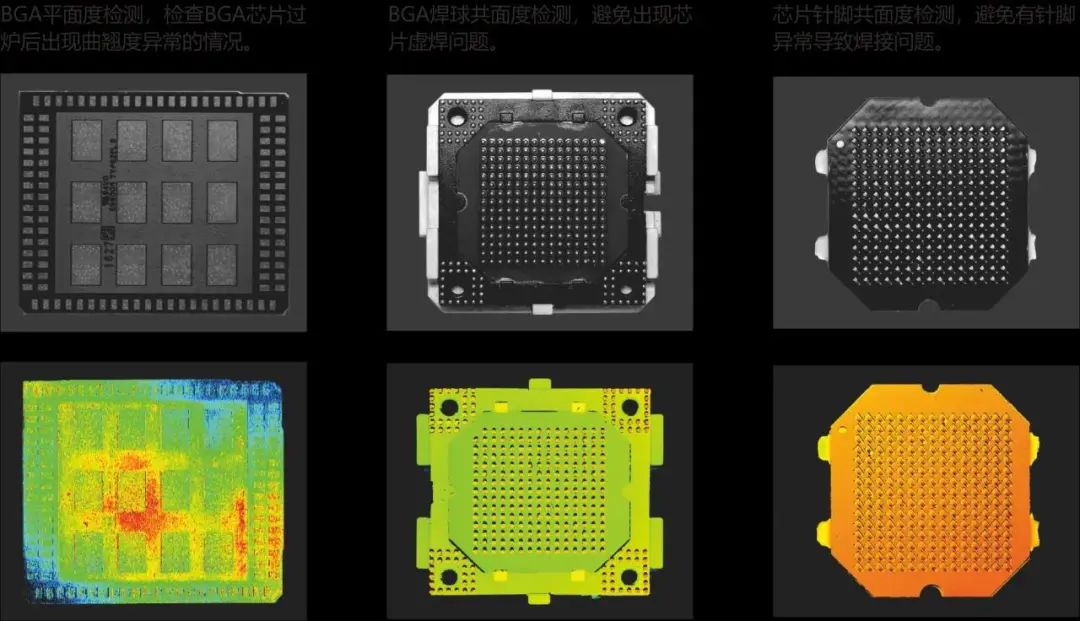

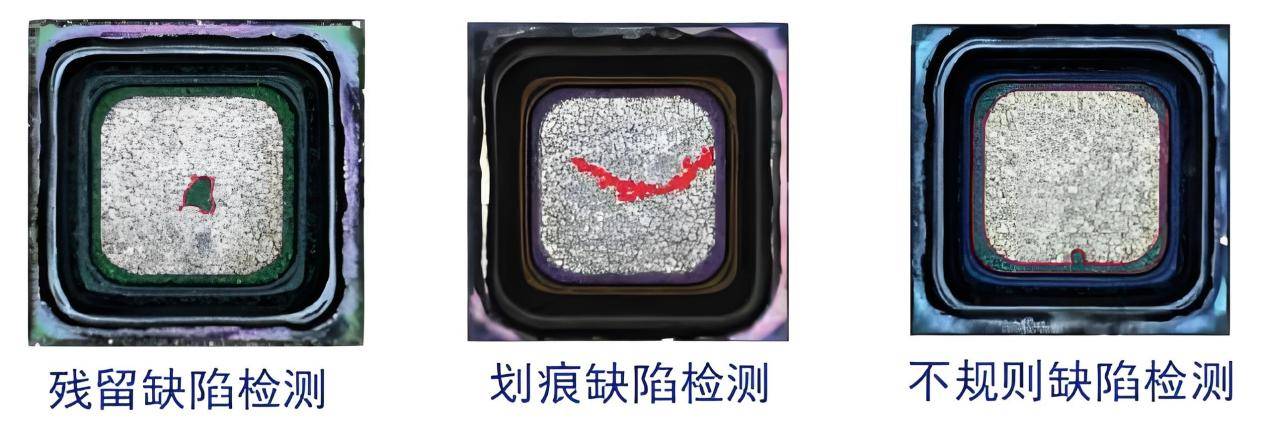

在后段制程中，機器視覺技術貫穿晶圓電氣檢測、切割、封裝全流程。切割前，系統通過圖像處理算法標記晶圓瑕疵，避免缺陷擴散；切割過程中，實時定位技術確保切割路徑精準，防止晶圓報廢；封裝環節，機器視覺系統檢測芯片管腳數量、幾何尺寸（如間距、寬度、彎曲度），實現高效外觀檢測。

二、技術優勢：自動化、高精度與成本優化

機器視覺技術在半導體檢測中的應用，體現了四大核心優勢。

1. 效率與精度雙重提升
機器視覺系統可24小時不間斷工作，檢測速度達人工的10-20倍。例如，在高速運動物體檢測中，系統通過CCD攝像機與高速圖像處理算法，實現毫秒級響應，確保生產線高效運行。同時，系統參數設置統一，檢測精度穩定可靠。

2. 成本優化與數字化管理
機器視覺系統雖初期投入較高，但長期來看可顯著降低人工成本與管理成本。系統通過多工位檢測技術，一次性完成輪廓、尺寸、缺陷等多參數測量，減少人工多工位協作的誤差與時間成本。此外，檢測數據可實時導出并生成報表，便于生產過程統計與分析，為工藝改進提供數據支持。

3. 全流程集成與適應性擴展

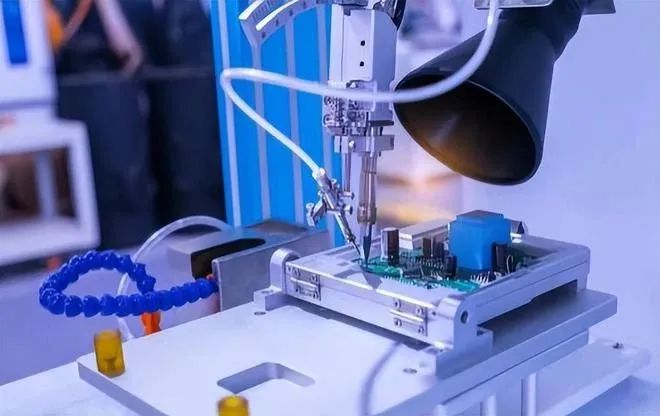

機器視覺技術可無縫集成至半導體生產全流程，從晶圓檢測到封裝測試，覆蓋所有關鍵環節。例如，在PCB板檢測中，系統可檢測焊點位置、線路開孔尺寸、SIM卡槽精度等參數，確保電路板功能正常。同時，系統通過模塊化設計，可快速適配不同產品線與檢測需求，降低技術升級成本。

三、雙翌視覺系統：半導體檢測的創新實踐

在半導體檢測領域，雙翌視覺系統以高精度、高效率與智能化為核心，為行業提供定制化解決方案。其視覺系統覆蓋從晶圓定位到封裝檢測的全流程需求。

視覺平臺應用軟件提供圖形化工具，無需編程即可快速實現視覺檢測應用。系統兼容主流硬件產品，支持標準工業網絡接口，可無縫集成至現有生產線，提升自動化生產效率。

機器視覺技術已成為半導體檢測領域的核心驅動力，其非接觸、高精度、高效率的特性，為行業提供了從晶圓加工到封裝測試的全流程解決方案。通過引入雙翌視覺系統等創新技術，半導體企業可實現生產線的智能化升級，提升產品質量與產能，降低長期運營成本。未來，隨著人工智能技術的融合，機器視覺將在半導體檢測領域發揮更大作用，推動行業向更高精度、更高效率的方向發展。
